TL(R)系列脱硫泵
浏览:346次
TL系列脱硫泵是单级、单吸卧式离心泵,主要用于火力发电厂烟气脱硫吸收塔中浆液的循环输送,具有使用安全可靠,维修方便,使用寿命长,运行成本低等优点。


产品特点
1、TL系脱硫泵在设计中采用先进的设计方法,使泵具有运行安全可靠,效率高和使用寿命长等优点。
2、TL系脱硫泵转子设有轴向调整结构,可使叶轮口环的轴向间隙至最小(约0.5mm),使泵处于高效运行状态。
3、脱硫泵端轴承采用中宽圆柱滚子轴承,只承受前端径向负荷:后端(泵尾端)采用窄型圆柱滚子轴承,只承受尾端径向负荷:而泵的轴向力则采用了SKF四点接触球轴承(装在尾端)来承受。这三种轴承均为纯滚动轴承(消除了圆锥棍子轴承中滚体大端端面与内座圈挡肩端面的滑动摩擦和同时承受着前端径向负荷与泵的轴向力而使轴承温度高的弊端),且各司其职,因此,可大幅度降低轴承温度,提高轴承使用寿命。
4、托架采用水平中形式,易于清洗检修轴承,另外,该托架具有较大储油池,并规定采用清洁的"L-Fc-46 "号轴承油,这在一定程度上也起到了降低轴承温度,提高使用寿命的作用。
5、轴承压盖上设置了疏通式迷宫密封,保证了轴承组件不会发生漏油。
6、机械密封是根据脱硫泵的结构特点,制造精度,料浆特性和使用特点专门为脱硫泵设计的集装式机械密封,它具有可靠性高,使用寿命长等优点。
7、脱硫泵设计成后拆式结构。结构简单,维修方便,无需拆卸泵进出水管路。
8、脱硫泵过流件采用了完全适合于脱硫料浆特性的新型的耐磨蚀耐磨铸铁,提高了泵的使用寿命。

材料选用
泵体、泵盖和接合板为承压件,采用球墨铸铁。
胶泵结构中:叶轮、吸入盖为A49双相不锈白口铁,前护套、后护套、后护板的材料为天然橡胶,具有 天然的良好的耐磨蚀性能,且重量轻,成本相对较低。
金属内衬中: 叶轮、护套、前护板、后护板为A49双相不锈白口铁,吸入盖为球铁贴胶。

型号及意义
600X----TL(R)
600----排出口直径(mm)
X----托架形式(轴承润滑方式为稀油润滑)
TL----脱硫泵FGD
(R)----橡胶内衬代号

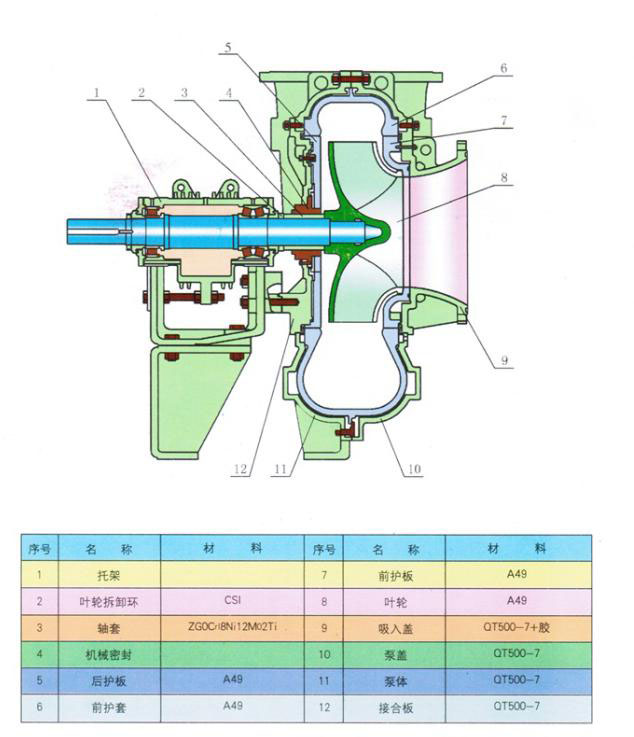

结构示意图

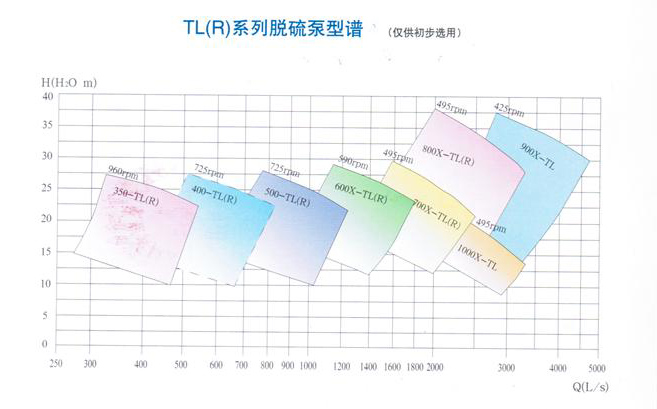

型铺

性能参数

型号

流量Q

杨程

H

转速

N

效率

%

必需汽蚀余量

排出口直径

吸入口直径

M3/h

L/s

m

r/min

r

mm

mm

350TL(R)

1600

444

25

960

82

4.5

350

400

400TL(R)

2500

694

25

725

83

5.0

400

450

500TL(R)

3750

1040

25

725

85

5.0

500

500

600X-TL(R)

5300

1472.2

25

590

88

5.6

600

700

700X-TL(R)

7200

2000.0

25

480

88

6.0

700

800

800X-TL(R)

10000

2777.8

40

480

89

7.0

800

900

900X-TL(R)

14000

3888.9

23

350

90

5.0

900

1000
