G·GH系列砂砾泵
浏览:375次


G(或GH)型砂砾泵系列是挖泥泵的一种,引进国外,主要用于同于颗粒太大以至于一般渣浆泵不能输送的强磨蚀物料的连续输送,适用于挖泥船挖泥,疏浚河道及金属冶炼爆渣的输送等。
其中GH型为高扬程砂砾泵。
泵采用了以卡带连接的单泵壳结构,过流通道宽畅。
其过流部件采用了硬镍、高铬等耐磨材料。
泵的吐出口方向可在360°的任何一个位置,具有安装使用方便,汽蚀性能好,抗磨蚀等优点。

型号意义
例如:6/4D-G(或GH)
6-泵吸入口直径(英寸)
4-泵吐出口直径(英寸)
D-托架形式
G-砂砾泵
GH-高扬程砂砾泵

结构特点

采用卧式、单泵壳结构,过流部件采用硬镍、高铬耐磨材料,具有良好的耐磨、耐磨蚀性和高可靠性。
较低的必须汽蚀余量NPSHr。
过流通道宽畅,可用于大颗粒强磨蚀物料的连续输送。
筒式结构轴承组件,选用高容量轴承设计,轴承采用脂润滑、油润滑以适应不同的使用工况。
可调节叶轮与护板之间的间隙,保证泵的正常运行。
轴封采用填料密封、付叶轮密封和集装式机械密封,适应不同的工况要求。
泵与驱动机可选用直联传动、三角带传动、液力偶合器传动、减速器传动。
泵的出口方向可在360度任一位置旋转安装,以适应不同的现场安装a条件。

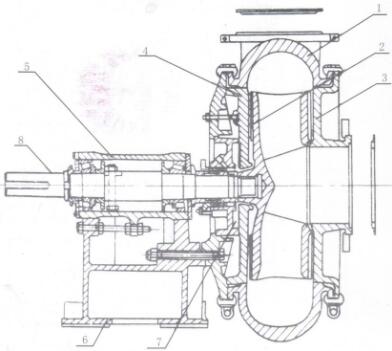

结构图


1.泵体  2.叶轮  3.泵盖  4.后护板  5.轴承组件  6.托架  7.填料箱  8.轴

  G(H)型挖泥泵性能参数

型号

Type

流量

Capacity

(l/s)

扬程

Head

(m)

转速

Speed

(r/min)

效率

Efficiency

(%)

汽蚀余量

NPSHr

(m)

出口直径

Outlet Diameter

(mm)

最大过流粒径Max. Diameter of FlowedPartce

(mm)

100D-G

10~70

3.5~51

600~1400

30~50

100

150

82

150E-G

38~160

10~48

800~1400

50~60

150

200

127

200S-G

60~272

13~50

500~1000

45~65

200

250

178

200F-G

60~272

13~50

500~1000

45~65

200

250

178

250G-G

100~420

11~58

400~850

50~70

250

300

220

300G-G

140~880

6~66

300~700

60~68

300

350

241

400G-G

240~1060

9~48

250~500

60~72

400

450

254

400TU-G

240~1060

9~48

250~500

60~72

400

450

254

200S-GH

110~360

18~80

500~950

60~72

200

250

180

250G-GH

170~620

28~78

350~700

60~72

250

300

210

注:1、叶片数可以进行调整。

  2、反向泵订货时请注明。
