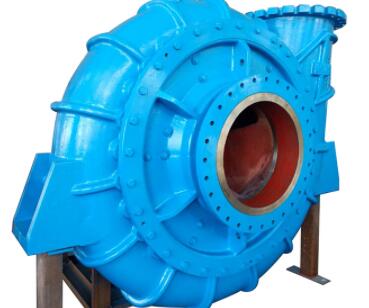

供应挖泥船水下挖泥泵WNQ系列
浏览:468次

WNQ系列挖泥泵是采用先进的计算机辅助设计,针对疏浚、吹填行业的挖泥船用泵而研发的 新型泥泵。该系列泥泵已成功为国内80m3/h、100 m3/h、120 m3/h、200m3/h 绞 吸式、350 m3/h斗轮式和绞吸式、500m3/h绞吸式等挖泥船提供过配套,为我国的长江流域、黄河流域、珠江三角洲、淮河流域等江河湖海、港口码头的疏浚、清淤、吹填做出了巨大贡献。


型号意义

如:500WN(D、Q)

500:泥泵出口直径(mm)

WN:W(挖)N(泥)

D:低扬程

Q:潜水

特点

1、整体结构船用性好

WN型用于舱内,WNQ型用于水下,满足不同船体结构对泥泵的要求,适用性广。泵的整体采用卧式单 级单吸悬臂结构,按与齿轮箱的联接方式可提供两种结构,即泵工作部分与齿轮箱合一形式或泵自带托架 与齿轮箱通过连轴器连接。

300WN (Q)〜500WN(Q)采用单泵壳结构,600WN〜1000WN采用双泵壳结构。双泵壳的结构设计可保证 泵的长期安全可靠的运行。600WNQ〜1000WNQ采用单泵壳结构。在带托架的润滑方式可采用脂润滑或油润滑。

WN (Q)型泵采用前拆式结构,拆装简单,便于维修更换部件。叶轮采用多头的梯形螺纹联接,传递 扭矩大,装配方便.在轴套后端设有叶轮拆卸环,方便叶轮拆卸。

2、挖泥性能优良

通过优化设计,WN(Q)型泥泵具有良好的汽蚀性能,泥泵的吸上能力强,挖深大,浓度高,WN(Q)型泥 泵的流道宽畅,过流性能好。泥泵的性能曲线陡降,对排距的变化有很好的适应性。WN(Q)可以通过改变 叶轮的转速或改变叶轮的直径实现泵的流量扬程的调整。

3、耐磨型优良,过流件寿命长

WN(Q)型的过流部件采用高强度耐磨合金铸铁(KmTBCr27),硬度不小于58HRC,具有很强的耐冲击能力和良好的耐磨蚀性能。

4、效率高、效益好

WN (Q)型泥泵的水力设计采用CFD进行流场模拟,泥泵效率高,同时避免流道内流速的过快变化对过流 部件的局部磨损,降低配件的消耗量,保证泵的可靠运行,经济效益显著。

5、轴封形式

WN (Q)型泥泵可采用填料密封、机械密封、骨架密封(加注油脂) 多种密封形式,满座客户的需求。

常见型号:300WN(Q) 450WN(Q) 500WN(Q) 600WN(Q) 650WN(Q) 700WN(Q) 800WN(Q) 900WN(Q) 1000WN(Q).

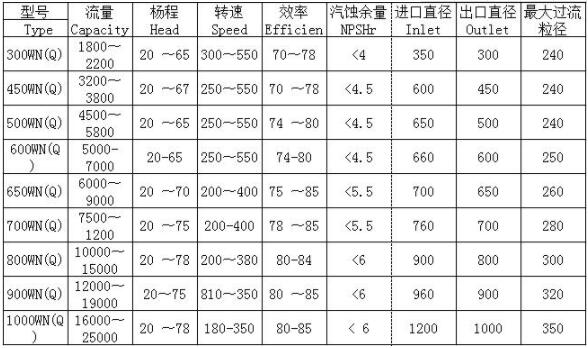

型号参数参考图
